塔吊安川变频器维修案例
客户：惠州市惠城区某建筑三局
名称：塔吊变频控制柜
型号：安川G7变频器和安川制动单元
故障原因：变频控制柜通电跳闸
故障分析：塔吊控制柜分别有起升系统，回转系统，变幅系统。在操作室内柜内有两台安川变频器，分别是给变幅及回转电机驱动用的，另有PLC可编程控制器一块，直流低压控制模块两块。中间继电器若干。配电柜在后平衡臂上。内装变频器一台，是给卷扬驱动用的。还有涡流控制模块一个。各类接触器若干。运作原理就是联动台控制信号送入PLC，由PLC输出信号给变频器，变频器再驱动电机带动减速机工作。经过检查为塔吊控制柜一台安川G7-55KW变频器 有短路导致。客户把变频器拆下抬到我司检查，在静态测量发现模块W相和N相有短路。单独拆下控制主板测量没发现问题。上电显示正常，在取消保护测量驱动发 现W相驱动异常更换驱动光耦和稳压二极管、电容后测量正常。在测量模块有W相上下两个模块短路。更换后通电一切正常。发现此问题为W相短路引起。后跟使用 者了解才知道为制动单元短路引起变频器发出响声后通电跳闸。
佳鸿威维修服务热线：0755-28916839、13640994287肖先生

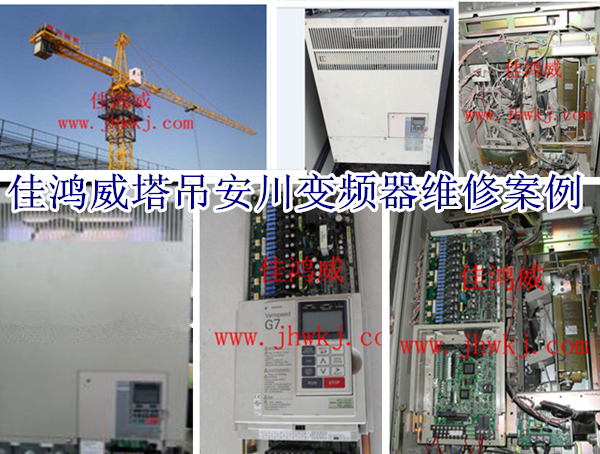

现场维修图片
