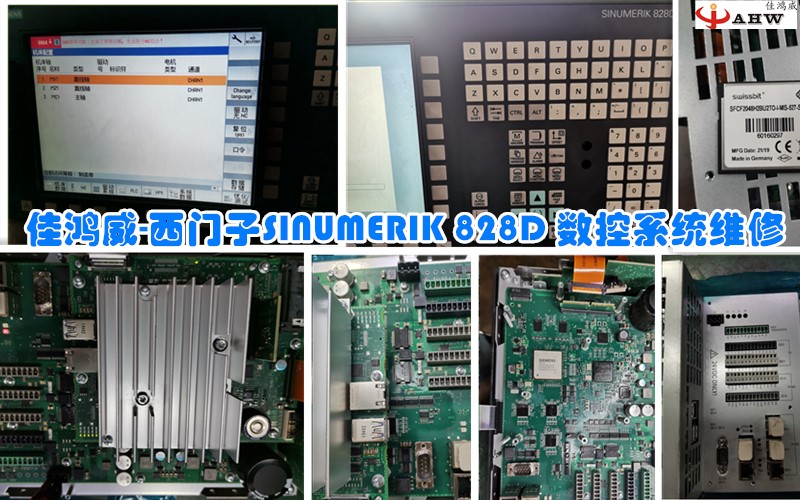

深圳佳鸿威专业承接西门子 SINUMERIK 828D 数控系统维修：SINUMERIK 828D 是西门子面向标准机床（车削、铣削、钻攻、磨削）的紧凑型 CNC 系统，核心是 PPU（Panel Processing Unit）——将 NC 内核、HMI 操作界面与 PLC 集成于一体化面板（常见 PPU240/PPU241/PPU260/PPU261），配套 SINAMICS S120 驱动模块与 1FK7/1PH8 伺服电机，通过 PROFINET 与 DRIVE-CLiQ 实现系统-驱动-电机的实时通讯，使用 SINUMERIK Operate 界面与 CF 卡承载系统及机床数据。我们提供该系统整机及部件的芯片级修复与数据/程序备份服务，修不好不收费、三个月质保，全国邮寄维修，热线 0755-28916839。

一、SINUMERIK 828D 数控系统常见故障

客户送修的 828D 系统高频故障包括：

• 上电黑屏、屏幕不亮，或卡在系统启动 LOGO 无法进入操作界面（PPU 主板电源、显示驱动、背光与屏排线故障）；
• 报 120202「等待与 NC/PLC 通讯」、3000/3001 系统报警等，系统一直处于等待状态无法就绪；
• 报 25201 总线/驱动通讯故障，PROFINET 与 S120 驱动掉站、DRIVE-CLiQ 链路中断（网口 PHY、通讯接口、光耦隔离器件损坏）；
• 触摸失灵、按键无响应、部分区域点不动（触控面板老化、面板控制电路故障）；
• CF 卡读取报错、开机提示系统文件缺失、授权丢失，程序与机床数据丢失；
• 轴定位不准、编码器反馈报警、主轴定向异常；进水进油、粉尘腐蚀、雷击浪涌后整机或部分模块损坏。

二、故障原因分析

1. 电源链路：现场 24V 供电串入浪涌、电压波动或接地不良，PPU 内部 DC-DC 与稳压电路损坏，是黑屏与无法启动的首要根因；
2. 存储与电池：CF 卡长期读写老化、金手指氧化，后备电池（超级电容）失电导致机床数据与实时时钟丢失，表现为启动失败、报警与数据丢失；
3. 通讯链路：PROFINET/DRIVE-CLiQ 布线不规范、屏蔽接地不良、共模电压超标，击穿通讯接口器件，是 120202/25201 类报警的主要成因；
4. 显示与触控：震动、油污、湿度导致屏排线接触不良、背光模组老化、触控面板磨损；
5. 散热与环境：电柜温度高、滤网堵塞、油雾粉尘渗入，加速主板电容与芯片老化、连接器腐蚀；
6. 驱动与电机侧：负载异常、机械卡滞或进线浪涌损伤 S120 驱动功率级，反过来引发系统报警与停机。

三、维修内容

• PPU 主板电源与 DC-DC 电路重建、显示驱动与背光修复，更换鼓包电容与失效器件；
• 更换触控面板并完成触摸校准与全屏点位测试，修复按键板电路；
• 更换/修复 PROFINET 网口芯片、DRIVE-CLiQ 通讯接口与隔离器件，修复后做通讯一致性测试；
• CF 卡数据抢救与系统镜像重装、授权恢复；配合机床数据与 PLC 程序备份服务，最大限度保住用户程序与参数；
• S120 驱动模块、1FK7/1PH8 伺服电机的配套维修（功率级、编码器接口、轴承等）；
• 更换后备电池、清理风道、重涂导热硅脂，整机 48 小时通电老化及与驱动联调测试后交付。

四、维修实例：加工中心 828D 卡 LOGO 与 120202 报警

某模具厂立式加工中心送修 828D 系统（PPU 面板型 + S120 驱动），故障为上电卡在系统启动画面、反复报 120202「等待与 NC/PLC 通讯」，偶尔能进系统但换刀动作异常。检测发现 PPU 内部一处 DC-DC 输出纹波超标（电解电容鼓包）、CF 卡存在坏块致系统镜像损坏，同时 PROFINET 接口 PHY 芯片劣化导致与驱动通讯不稳。抢救出用户机床数据与 PLC 程序镜像后，更换电源电路器件与网口芯片、更换工业级 CF 卡并重装系统、恢复授权与用户数据；48 小时老化并联合 S120 驱动做轴运动与换刀联调，回装后机床恢复正常，程序与机床数据已完整备份移交客户。

五、常见问题 FAQ

Q1：机床数据和程序能保住吗？
大多数情况可以。PPU 可通讯时优先做数据与程序镜像备份；若 CF 卡已损坏，可先行数据抢救。建议客户平时做好定期备份，避免意外停机造成损失。

Q2：828D 与 840D 报错 120202 处理方式一样吗？
报警含义相近（均为 NC/PLC 通讯未建立），但 828D 为 PPU 一体化结构，需重点排查 PPU 内部与 DRIVE-CLiQ 链路；840D 的 NCU、HMI 分离，排查点更多。均可维修。

Q3：只修驱动模块能解决系统报警吗？
不一定。25201 类报警源自系统与驱动之间的通讯链路，需系统端与驱动端配合检测才能准确定位，建议整组送修我们统一检测。

Q4：维修周期多久？
常规电源/显示/通讯故障 3-5 个工作日；涉及 CF 卡数据抢救、系统重装或授权恢复的 5-7 个工作日，支持加急。
