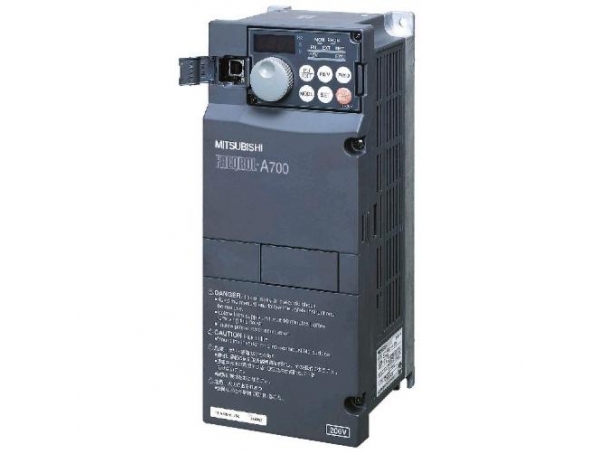

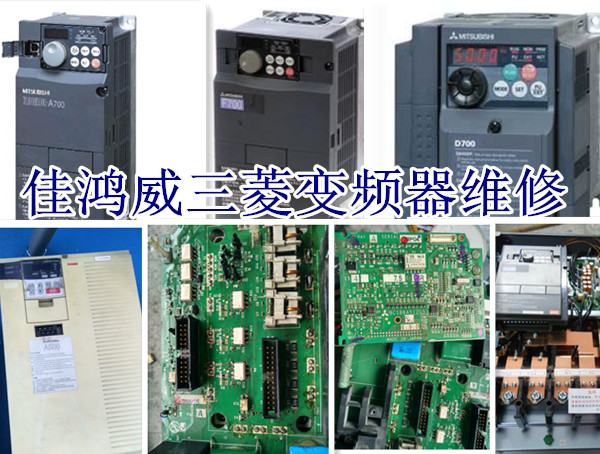

产品名称：三菱变频器维修

产品型号：A740

三菱变频器维修无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏、报故障代码等佳鸿威都可以维修。请您拨打维修服务热线0755-28916839、13640994287，我们有专业的客服人员快速响应您的需求。

详细说明

三菱变频器维修

故障现象：开机运行显示OC报警

故障分析：三菱变频器故障现象OC 引起的原因主要有以下可能:

(1) 驱动电路老化由于较长年限的使用，必然导致元器件的老化，从而引起驱动波形发生畸变，输出电压也就不稳定了，所以经常一运行就出现 OC 报警。

(2) IPM 模块的损坏也会引起 OC 报警 D700 系列的三菱变频器使用的功率模块不仅含有过流，欠压等检测电路，而且还包含有放大驱动电路，所以不管是检测电路的损坏，驱动电路的损坏, 以及大功率晶体管的损坏都有可能引起 OC 报警。

(3) 无显示故障的原因则多数是由于开关电源厚膜的损坏引起的。

(4) ERR 故障是一个欠压故障，通常是由于电压检测回路电阻或连线出现问题而导致故障的产生，而不是实际输入电压真的出现欠电压。F700 系列的 OC 故障多数是由于驱动电路的损坏而引起的，它的驱动电路采用了一块陶瓷封装的厚膜电路，这给维修带来了一定的困难，其厚膜电路主要是基于一块驱动光耦而设计的电路。

(5) 此外我们还会碰到一些 LV 故障，欠压故障的出现也多半由于母线检测电路出现了故障，三菱变频器也为此设计了一块用于检测电压和电流的厚膜电路。开关电源脉冲变压器的损坏也是 F700 系列变频器的一个常见故障，由于开关电源输出负载的短路，或母线电压的突变而导致脉冲变压器初，次级绕组的损坏。

故障修复：拆机后发现电源基板的部分电压正常，经过检查发现驱动电路有一路输出不正常，拆下光耦后检查发现已坏，经测IGBT模块正常，在更换上述配件后故障消除。

三菱变频器常见故障代码及排除

E.UVT故障欠压保护
故障描述：如果变频器的电源电压下降，控制回路可能不能发挥正常功能。或引起电机的转矩不足，发热的增加。为此，当电源电压下降到300V以下时，停止变频器输出。如果P，P1之间没有短路片，则欠压保护功能动作。

故障排除：根据故障的解释，发生故障有2个地方。
第一：当主回路电源电压下降到300V一下，或者是P,P1之间没有短接，导致变频器内部直流母线电压低，显示UVT故障。
第二：当变频器内部直流母线电压正常，但是检测回路损坏，也会显示UVT故障。该直流电压检测是以直接降压方式采样后，进入光耦隔离，后进入CPU处理。在维修时候会发现该光耦经常会损坏，更换光耦就可以修复。

E.GF故障输出侧接地故障过电流保护
故障描述：当变频器的输出侧（负荷侧）发生接地，流过接地电流时，变频器停止输出。

故障排除：根据故障的解释，发生故障点主要在2方面。

第一：输出电机侧对地短路，当有电流输出时候，变频器检测到三相电流之和不为零，变频器停止输出，显示接地故障。

第二：变频器内部电流检测故障。该电流检测线路是经过霍尔检测及采样后，进入控制卡处理。维修只要将先检测霍尔元件，如果霍尔元件是好的情况下，可以先更换控制卡，就基本上可以解决问题。

E.OC1,OC2，OC3故障加速、恒速、减速中过电流故障。
故障描述：当在加速、恒速、减速过程中，当变频器输出电流超过额定电流的200%时，保护回路动作，停止变频器输出。

故障排除：

第一：负载是否发生急剧变化，或者是负载太重。

第二：输出是否短路，包括电机侧有没有短路，如果电机侧没有短路，那么变频器输出是否短路？

第三：变频器内部硬件故障，包括电流检测，IGBT模块，驱动线路损坏等。出现这些问题就要逐步的排除，首先要检测IGBT模块，后测试驱动线路，然后再检测电流检测部分线路。这些就是维修中经常要遇到的问题。

E6，E7故障CPU故障
故障描述:如果内置CPU周围回路的算术运算在预定时间内没有结束，变频器自检判断异常，变频器停止输出。

故障排除：出现此类故障先检测控制卡和电源卡之间的连接线是否牢固。如果连接线没有问题的话，那么就是可能是
1、电源卡上集成电路1302 H02损坏.
2、电源卡上隔离光耦损坏以及CPU损坏。出现此类故障CPU损坏的几率比较大。

E.LF故障输出欠相保护
故障描述：当变频器输出侧(负荷侧)三相(U，V，W)中有一相断开时，变频器停止输出。
