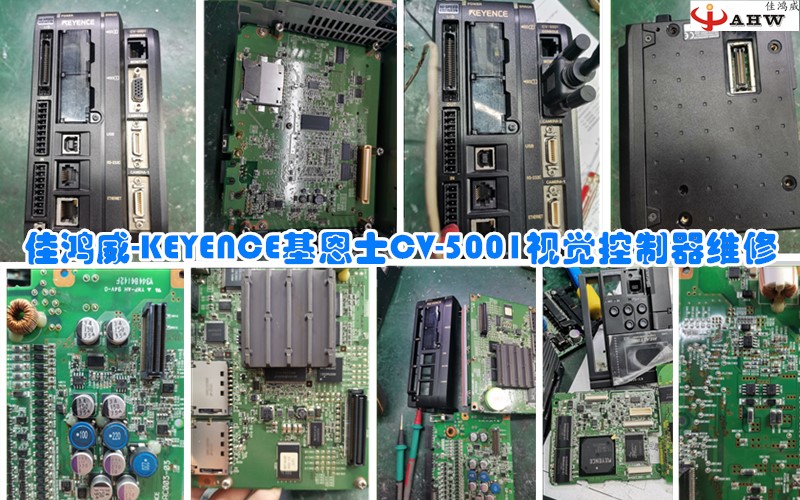

KEYENCE基恩士CV-5001视觉控制器维修

发布时间：2026-10-04来源：深圳市佳鸿威科技有限公司

点击图片可查看原图

深圳佳鸿威专业承接 KEYENCE 基恩士 CV-5001 视觉控制器维修：覆盖基恩士 CV-5000 系列全部控制器（CV-5001/CV-5001SE/CV-5001FE、CV-5501、CV-5701）及配套 CA 系列相机、CA-DC20E 照明控制单元，同时承接 XG 系列、CV-X 系列视觉控制器维修。我们提供无图像、无输出、通讯失败、SD 卡故障等芯片级修复，CV-H5N 程序与设定先备份后维修，修不好不收费、三个月质保，全国邮寄维修，热线 0755-28916839。

常见故障

基恩士 CV-5001 视觉控制器常见故障有：上电无显示、POWER/ERROR 指示灯异常或常亮报错；监视器 SVGA 输出无图像、花屏、偏色；相机通道故障——单路或双路相机（CV-035C/CA-200C 等）不识别、无图像、图像发黑发白或有干扰条纹；触发信号不响应、测量结果不输出或误判频发；控制 I/O 失效（18 点输入/27 点输出部分点损坏、比较器总输出无动作）；RS-232C/Ethernet/USB 通讯失败、上位机或 PLC（基恩士 KV、三菱 Q/L、欧姆龙 CJ）读不到数据；SD 卡槽不识卡、程序/设定/画面数据丢失无法保存；CV-H5N 通讯软件无法连接控制器、模拟器打不开；电源板损坏不通电、机身过热、风扇异响等。CV-5001 已停产多年，备件稀缺，设备仍在大量流水线上服役，故障停机直接影响视觉检测工序。

故障原因分析

1）相机接口与图像通路：相机连接器针脚氧化歪斜、图像采集芯片（ADC/预处理电路）虚焊损坏，导致无图像或图像异常；相机线缆与接头老化是视觉"时好时坏"的常见根源；2）主控板：DSP 主处理器供电异常、BGA 虚焊、存储颗粒老化，造成开机报错、死机、程序紊乱；3）电源板：24VDC 输入后级 DC-DC 模块、滤波电容老化失效，导致不通电或反复重启；4）I/O 与通讯：光耦、收发芯片（RS-232C）、以太网变压器击穿损坏，造成 I/O 点失效与通讯失败；5）存储部分：SD 卡槽簧片变形、SD 卡老化损坏，导致设定与画面数据丢失；6）散热：长期运行积尘导致过热保护与元件加速老化。建议维修前先用 CV-H5N 软件尝试备份程序与设定，避免数据丢失。

维修流程与内容

① 收机检测：记录控制器铭牌与故障现象，连相机与监视器上电复现故障，出具检测报告与报价；② 数据备份：可开机时优先读出 SD 卡与内部程序、设定文件，CV-H5N 备份到电脑；③ 芯片级维修：拆机检测电源、主控、图像采集、I/O、通讯各板，更换损坏的 DC-DC 模块、电容、图像芯片、光耦、收发器，处理 BGA 虚焊；④ 系统测试：接真实相机（CA-035C/CA-200C 等）与监视器实测图像采集质量，逐点测试触发、I/O、RS-232C、Ethernet、USB 通讯；⑤ 程序验证：恢复原程序与设定，跑测量流程验证判定输出与原产线一致；⑥ 老化交付：整机带相机老化测试后发货，附三个月质保，修不好不收费，可提供 CV-H5N 程序代备份与迁移服务（换机不停线）。

可承接的基恩士视觉系统范围

CV-5000 系列：CV-5001、CV-5001SE/CV-5001FE、CV-5501、CV-5701 控制器及 CA-035C/S035C/H035C/H200C 等 CA 系列相机、CA-DC20E 照明电源、CA-NCL10E CC-Link 单元；CV-X/XG-X/XG 系列视觉控制器、VH 系列显微系统、SR 系列读码器；同时承接欧姆龙 FH/FQ 系列、康耐视 In-Sight、堡盟、松下等品牌视觉控制器维修。可参考我们的基恩士 XG/CV 系列视觉控制器相机维修、基恩士 SR-2000W 读码器维修、基恩士 PLC 维修与视觉控制器维修中心。
