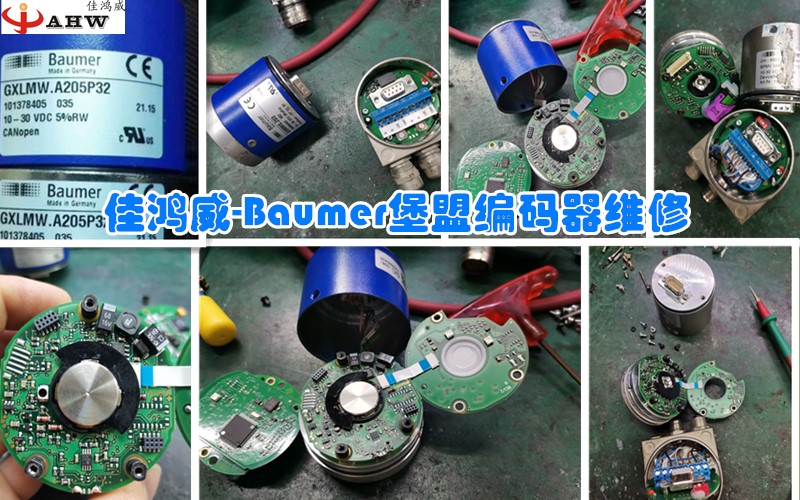

Baumer堡盟编码器维修

发布时间：2026-10-05来源：深圳市佳鸿威科技有限公司

点击图片可查看原图

维修对象：Baumer 堡盟全系列旋转编码器（增量式 HOG 重载系列与 ITD/BDK/BDH 系列、绝对值 EAL580/EAM580/EAM360 系列、重载型 GXMMW/GXLMW/OGDN 系列，接口涵盖 HTL/TTL/正弦波、SSI、CANopen、PROFINET、EtherCAT，实心轴/空心轴/盲轴多种机械形式）　常见故障：上电无输出、脉冲丢失、相位异常、总线通讯不上、位置数据跳变、多圈圈数错误、零点漂移、轴承磨损异响、进油进水损坏等

一、Baumer堡盟编码器常见故障

Baumer 堡盟（瑞士）是全球知名的工业编码器品牌，旗下还包括原 Hübner 霍伯纳重载编码器产品线，广泛应用于起重机械、港口装卸、钢铁冶金、风电、造纸、电梯与试验设备等场合。光学编码器由码盘、光电组件与信号处理电路组成，多圈绝对值另有齿轮计数机构；长期运行、粉尘油污、震动冲击或供电异常都可能引发故障。佳鸿威维修中心常年承接堡盟编码器维修，客户送修的高频故障包括：

上电无输出、无脉冲信号，设备报速度或位置反馈丢失；
脉冲数不准、丢脉冲，A/B 相序错误，Z 相信号异常；
信号受扰抖动、波形失真，高速段计数不稳定；
SSI/CANopen/PROFINET/EtherCAT 通讯不上、掉站、位置数据乱码；
位置跳变、单圈值或圈数卡死不变，多圈圈数错误；
零点漂移、定位不准、重复精度差；
供电反接、浪涌或对地短路导致板卡烧毁、指示灯不亮；
轴承磨损、轴卡滞、转动发涩异响；
密封老化进油进水、码盘污染，重载型弹性联轴器损坏。

二、故障原因分析

无输出/脉冲丢失：板卡电源电路（DC-DC）损坏、光电接收组件老化、码盘污染或划伤、输出驱动芯片击穿；
相位与计数异常：光电组件相对位置偏移、信号放大整形电路元件失效，A/B/Z 通道时序失调；
总线通讯不上：总线收发芯片被浪涌击穿、地址/波特率/协议设置错误、终端电阻或屏蔽接地不良；
圈数错误/零点漂移：多圈齿轮机构受震动错位、码盘或磁环相对传感头偏移、轴承间隙过大，需拆解重新装配校准；
机械损坏：轴承超载磨损、轴封失效进油进水、弹性联轴器破损，重载工况下尤为常见；
参数丢失：供电异常造成分辨率、预设值（Preset）等设置丢失，需按原机工艺重新写入并验证。

三、佳鸿威编码器维修流程与内容

免费检测：收到编码器后上电测试，读取波形与通讯数据，出具检测报告，报价确认后再维修，修不好不收费；
参数备份：维修前先读取并留存分辨率与预设值等设置（仅限自有或授权设备），修好后按原参数回写；
光学与机械修复：洁净环境拆解，清洗或更换码盘、重新装配校准光电组件与轴系，更换轴承、轴封与弹性联轴器；
板卡级维修：电源电路、信号处理电路、总线收发电路芯片级检修，更换击穿器件、修复接插件与电缆；
整机测试：专用测试台通电跑合，验证脉冲数、相位、通讯、零点分辨率与重复精度；
老化交付：连续老化后包装发货，附维修报告，三个月质保。
