贝特瑞研磨机变频器维修案例

发布者：深圳市佳鸿威科技有限公司发布时间：2016-11-25

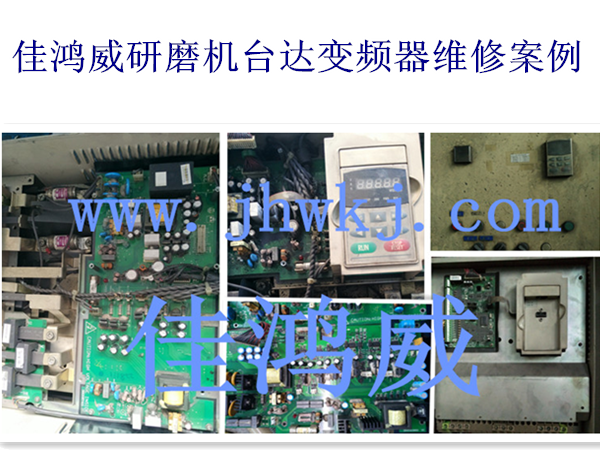

贝特瑞研磨机变频器维修案例
客户：深圳贝特瑞
设备名称：研磨机
型号：台达变频器VFD-B
故障原因：开机无显示。
故障分析：根据用户的故障现象描述，经实际送电观察，确认客户的故障描述属实，初步诊断认为此变频器开关电源故障，用示波器仔细检查开关电源芯片UC3842的输出波形正常，检查限流电阻上的波形，发现电流较正常情况稍大，此机型开关电源正常工作电流一般在0.3A左右（峰-峰值），但此变频器达到了0.5A以上，初步判断为开关电源后级短路引起，静态测量驱动电路，控制板，检测电路都正常无短路，然后仔细察看开关电源的线路图，发现在开关电源电流检测端，UC3842的3脚，还接有另外一路保护，芯片电源脚经过稳压管D2接到3脚，这部分线路应该是开关电源自身的过压保护。静态测试稳压管特性良好，用稳压电源通电测量也正常，稳压值在21V左右(电源电压17V)，拆掉这个稳压管后给机器送电，测电流波形居然回到正常的0.3A。检测为输出稳压管特性不良引起的问题。重新安装一个21V的稳压管，开机试运行正常。修复后装机测试一切运行正常。
