设备类型：HP Indigo 数字印刷机 BDU（Binary Ink Developer Unit 二值油墨显影单元）模块，CA254 系列组件　故障现象：印刷机频繁报 BDU 故障停机、该色组显影异常、印品出现规律性条纹与色差、故障时好时坏

一、故障现象

珠三角某印刷包装企业一台 HP Indigo 数字印刷机运行中频繁报 BDU 故障并停机：故障色组印品出现规律性深浅条纹，整体色偏、饱和度下降，局部伴随散点墨斑；停机重启后可短暂恢复，但故障间隔越来越短，最终无法维持正常生产。由于原厂 BDU 模块换新价格高、订货周期长，客户将故障 BDU 模块（CA254 系列组件）寄至佳鸿威维修。

二、检测过程

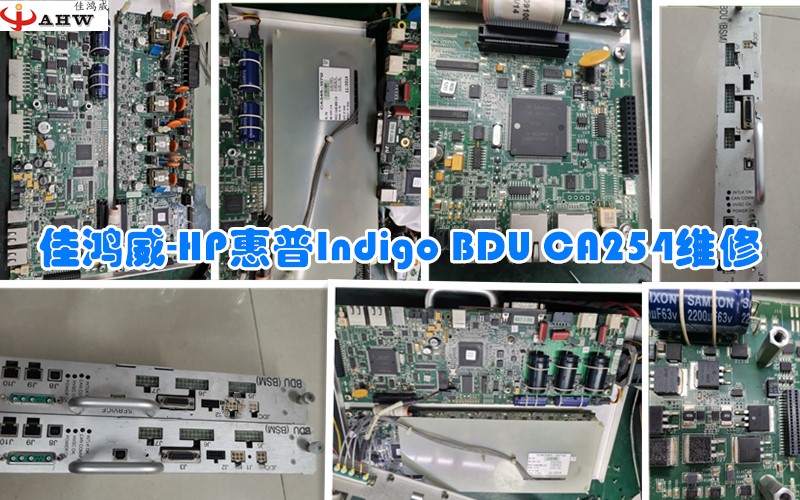

模块到司后，工程师先做外观检查与整组上电复测，确认故障可复现后拆机检测，定位到以下故障点：

• 高压电源（HVSC）部分：多只电解电容鼓包失效、容量衰减，高压输出纹波超标、时有时无，显影电压不稳——直接对应印品条纹与色差；
• 显影辊驱动板：功率管损坏、驱动电流异常，显影辊时转时停，显影浓度波动；
• 接口板（IF 板）：接插件氧化、继电器触点烧蚀，检测信号时通时断，触发主机报 BDU 故障停机；
• 板卡表面大面积积附墨粉粉尘，高压区域局部爬电，加速器件劣化。

三、维修内容

• 更换高压电源板全部鼓包及容量衰减电容，补焊虚焊焊点，高压输出带载测试合格；
• 更换驱动板损坏功率器件，检查并修复栅极驱动电路，静态与带载参数恢复正常；
• 更换接口板继电器，处理接插件氧化并加固锁紧，信号回路通断可靠；
• 整组板卡拆解清洗、除墨除尘，关键部位做三防绝缘处理；
• 整机组装后连续上电老化 48 小时，模拟带载反复启停无异常。

四、测试结果

模块装回印刷机后联机测试：BDU 各项状态参数正常、无故障报警，试印样张条纹与色差消失，多色组颜色还原一致，连续批量印刷运行稳定。客户产线恢复正常交付，本维修享受三个月质保。

五、佳鸿威 HP Indigo 印刷机维修范围

除 BDU 显影单元外，佳鸿威同步承接 HP Indigo 数字印刷机电气部件维修：BID 二值油墨显影器、高压电源板（HVSC/PEU）、主控板与接口板、激光成像（LDC）驱动板、电源模块、触摸屏与操作面板、各类电机、传感器及线束组件等；机型覆盖 Indigo 5500 / 5600 / 7000 / 7500 / 10000 / 12000、WS6000 / WS6800 等系列，同时维修柯尼卡美能达、理光、施乐等品牌数码印刷设备的电路板卡与高压部件。
