设备类型：MONTOR 模具视觉监控器（模具保护器/电子眼，15″ 触摸屏一体机，DC-800 检测系统，配 CCD 工业相机与光源控制器）　故障现象：开机卡 MiSUMi 画面后黑屏，触摸无反应，CCD 相机间歇无图像，NG 误报频发

一、故障现象

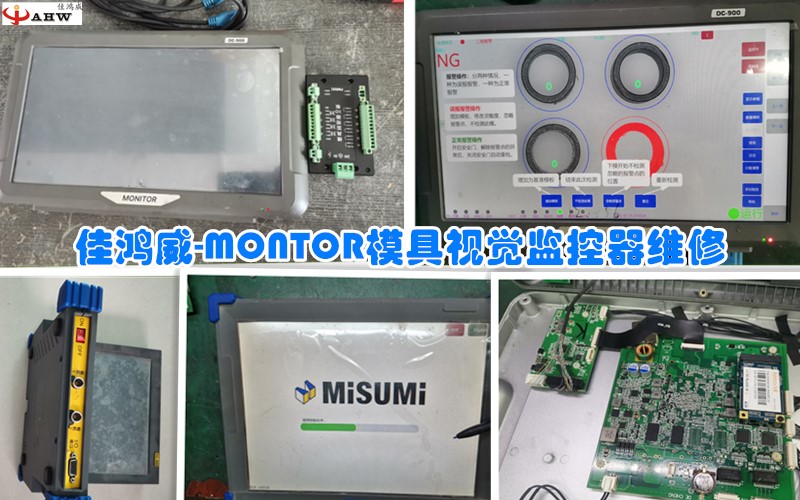

深圳某精密注塑车间一台 MONTOR 模具视觉监控器故障：一体机上电后卡在 MiSUMi 开机画面随即黑屏，偶发能进系统但触摸漂移失灵；运行中 CCD 相机间歇性无图像，模腔残料检测频繁误报 NG，注塑机被联动停机，正常生产周期被打乱。因停机损失大、原厂维修周期长，整机（含相机与 IO 触发盒）寄至佳鸿威维修。

二、检测过程

到司后整机联机复现故障，逐步排查定位：

• 触摸屏一体机：液晶背光驱动板电容失效导致背光时亮时灭；电阻触摸屏表面氧化、四线阻值漂移引起触摸漂移失灵；
• 工控主板：DC-DC 电源电路多只电解电容鼓包、5V/12V 纹波超标，导致系统卡 logo 后死机黑屏；CF 卡系统文件局部损坏引发启动异常；
• CCD 相机链路：相机 12V 供电插头氧化接触不良、GigE 网线水晶头压接松动，造成图像间歇丢失；相机触发 IO 板上一路光耦劣化，开模触发信号时有时无，与误报 NG 直接相关；
• 光源控制器：环形 LED 光源部分灯珠暗衰，成像对比度下降加剧误判。

三、维修内容

• 更换背光驱动板故障电容，修复工控主板 DC-DC 电路，重刷 DC-800 系统并恢复检测软件配置；
• 更换触摸屏排线并重新执行四点校准；清洁相机供电接点、更换压接可靠的工业级网线；
• 更换 IO 触发板劣化光耦并实测触发时序；更换环形光源灯珠组、重调照明补偿与曝光参数；
• 重新标定相机与模腔检测区域，导入标准样件模板，逐项校验残料检测、顶针顶出确认、滑块位置与多穴缺失检测功能。

四、测试结果

整机连续 48 小时模拟注塑机开合模触发测试：图像采集稳定无丢帧，残料/异物检测准确无误报漏报，NG 判定与停机联动信号输出正常，触摸操作流畅。交付后回访，客户产线恢复正常节拍运行。

五、维修范围

佳鸿威承接各品牌模具监视器/模具保护器（电子眼）维修：MONTOR、模理特（MONITOR）、日弘、海泰克、CCD 视觉检测系统等，以及基恩士、欧姆龙等机器视觉控制器相关设备（参阅基恩士XG/CV视觉控制器相机维修、欧姆龙FH-L550视觉控制器维修、基恩士CV-5001视觉控制器维修）。可修部件涵盖触摸屏一体机、工控主板、CCD 工业相机、光源控制器、IO 触发板、电源模块等。更多案例见QUIN奎恩驱动器维修案例与成功案例中心。
