QUIN奎恩驱动器商标印刷机维修

发布时间：2026-10-04来源：深圳市佳鸿威科技有限公司

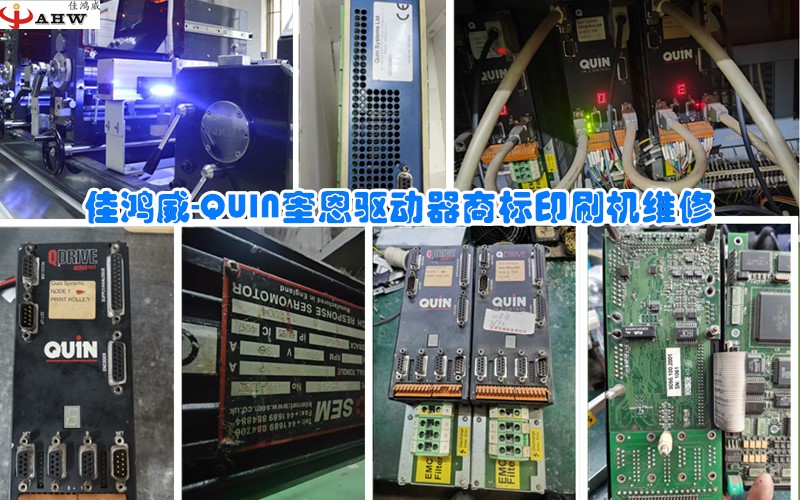

QUIN奎恩驱动器商标印刷机维修

设备类型：英国 QUIN（奎恩）QDrive 系列伺服驱动器，配套轮转式商标印刷机伺服传动　故障现象：印刷运行中报 E-03 过压、面板显示代码 147，停机后电机堵转不转，报警无法复位清零

一、故障现象

广东某印刷包装企业一台轮转式商标（标签）印刷机，其印刷色组与料带张力由英国 QUIN 奎恩 QDrive 伺服驱动器配高速响应伺服电机控制。设备运行中印刷单元驱动器突然报 E-03 过压故障、面板出现代码 147，停机后再启动电机堵转不转、报警无法清除。现场先后检查进线电源、更换动力电缆均无效；因 QUIN 为英国小众品牌、国内难觅备件，整机寄至佳鸿威维修。

二、检测过程

驱动器到司后上电复现故障：进线电压与母线电压检测回路正常，故障无法复位。拆机检测定位到以下故障点：

制动斩波回路（制动单元）功率管击穿短路，减速停机时电机再生能量无处泄放，母线电压泵升触发 E-03 过压；
外接制动电阻开路失效，与制动功率管损坏互为因果；
母线电解电容两只鼓包失效，容量下降加剧母线电压波动；
IGBT 功率模块一个桥臂性能劣化，输出缺相导致电机堵转；
驱动板个别光耦与限流电阻损坏，散热风扇轴承磨损异响、风量下降。

三、维修内容

更换制动单元功率管与制动电阻，校验制动动作电压阈值；
更换母线电容组，重新紧固母排、补涂导热硅脂；
更换损坏的 IGBT 功率模块，静态与动态测试桥臂波形正常；
更换驱动板光耦与限流电阻，清洗电路板并补做三防漆；
更换散热风扇，整机除尘，模拟负载带电机试运行并校准电流环与制动参数。

四、测试结果

维修后驱动器带 15kW 伺服电机空载与带载试机：E-03 过压与代码 147 不再出现，减速停机制动动作正常，电机运转平稳无堵转、三相电流平衡；连续老化 48 小时无异常后交付。客户回装后商标印刷机恢复张力控制与套印精度，运行至今稳定，本维修享受三个月质保。

五、佳鸿威 QUIN 奎恩驱动器维修范围

QUIN（Quin Systems，英国，成立于 1983 年）伺服驱动器分四大系列：QDrive 系列、Mini QDrive 系列、D 系列（D2000/D4000）与 IRT 系列，常修型号包括 PTSQ4210/PTSQ4215/PTSQ4218、QDrive-204/-206/-209/-410/-415/-420/-430、Mini QDrive-204/-206/-209、D2000/D2004/D4000/D4010/D4015/D4020 等，配套 SEM 高响应伺服电机；常见故障有 E-03 过压、上电无显示、电机不转、过载报警、编码器故障、通讯失败等。同时承接商标印刷机、标签印刷机、凹版印刷机、复合机等印刷包装设备的张力控制器、伺服电机、PLC、触摸屏维修，可参考我们的伺服器维修中心与驱动器维修中心。
