小区恒压供水柜维修案例
客户：深圳市龙岗中心城某花园小区
名称：变频恒压供水柜
型号：四方变频器+三菱PLC
故障原因：变频器故障不自动切换泵
故障分析：该小区的变频恒压供水系统是采用变频PID控制设定参数，通过PID控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节 (PID)，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率升高，水泵转速加快，供水量相应增大；用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的。系统采用一个压力传感器（反馈为4~20mA或0-10V）检测管网中压力，压力传感器将信号送入变频器PID回路，PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。如在一定延时时间内，压力还是不足或过大，则通过PLC作工频/变频切换，使实际管网压力与设定压力相一致。根据原理首选检查变频器的输出多功能端子，在故障时是有输出的，只信号送到了三菱的PLC控制。在把PLC的程序调出后发现程序主要是延时时间有点长把时间改短后测试也不能自动换泵，PLC是有输出拆下PLC把继电器触点测量发现有有3个点接触不良更换后测试能自动转换。故障修复。
佳鸿威维修热线：075528916839 13640994287肖先生

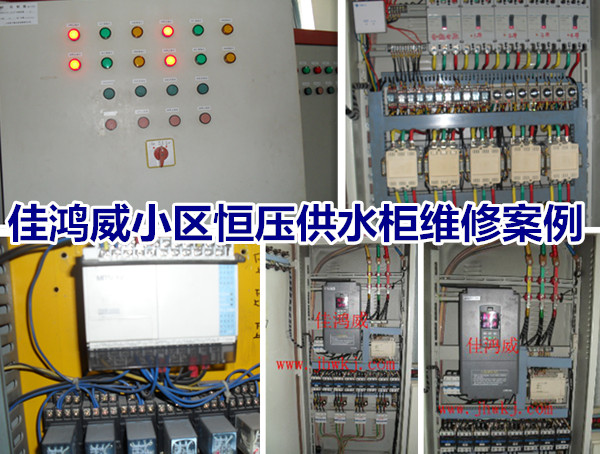

现场维修图片
