喷涂设备控制系统维修案例
客户：惠州市某塑胶五金制品有限公司
名称：喷涂设备控制系统
型号：西门子S7-200和威纶触摸屏
故障原因：PLC和触摸屏无法通信
故障分析：客户打电话说喷涂设备在正常工作时出现触摸屏报警无法通信提示。不确定是触摸屏还是PLC故障。到现场后观察现场测量电压24V正常。在检测通信线也正常。说明故障就发生在PLC和触摸屏上。拆回检测把触摸屏和PLC分别上电和上位机PC通信发现触摸屏能正常通信，西门子PLC无法通信。说明为PLC故障。拆开外壳发现通信IC供电电压5V正常。RS232通 信3-4脚无电压测量静态阻值为100多欧姆。换下通信IC上电电压正常，和触摸屏连接后一切正常。此喷涂设备为手机外壳喷涂设备，主要出现此问题可能是 因电控柜通风风扇不转，电柜内温度过高又缺少保养，在24小时不停地工作在工作人员经常打开电箱门调节变频器频率。门打开拉动了连接触摸屏和PLC的通信线。本身线比较短厂时间拉动PLC连接通信口经常热拔插导致此故障出现。
佳鸿威维修涂装设备出现的无显示、短路跳闸、通信故障、程序或变频器故障、不控温、报警故障等故障都可以维修。

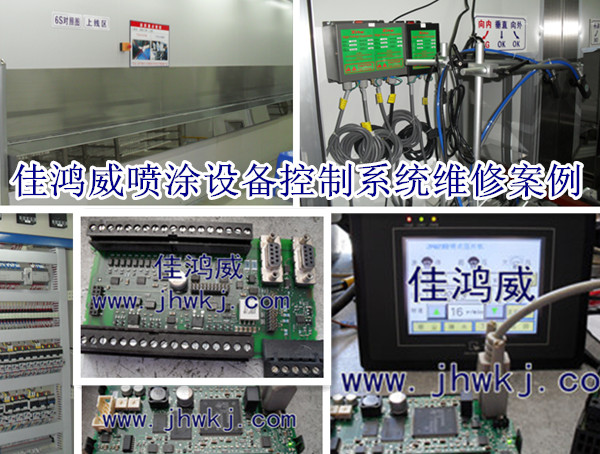

现场维修图片
