设备类型：弹簧机配套美国 DYNAPATH 数控系统（工控机插卡结构）　故障现象：开机黑屏、启动卡在自检画面、运行中频繁死机重启、加工参数丢失报警、进给轴偶发伺服报警

一、故障现象

深圳宝安某弹簧制造厂一台压簧设备的 DYNAPATH 数控系统出现复合故障：开机后显示器黑屏，偶尔能点亮却卡在自检画面进不了操作界面；正常加工时频繁死机、系统自动重启，屏幕提示加工参数丢失，送料长度与圈数等设定值紊乱；进给轴运行中偶发伺服报警、驱动使能不吸合。现场多次重启、重新输入参数均只能短暂恢复，产量严重受影响，遂将系统主机寄至佳鸿威维修。

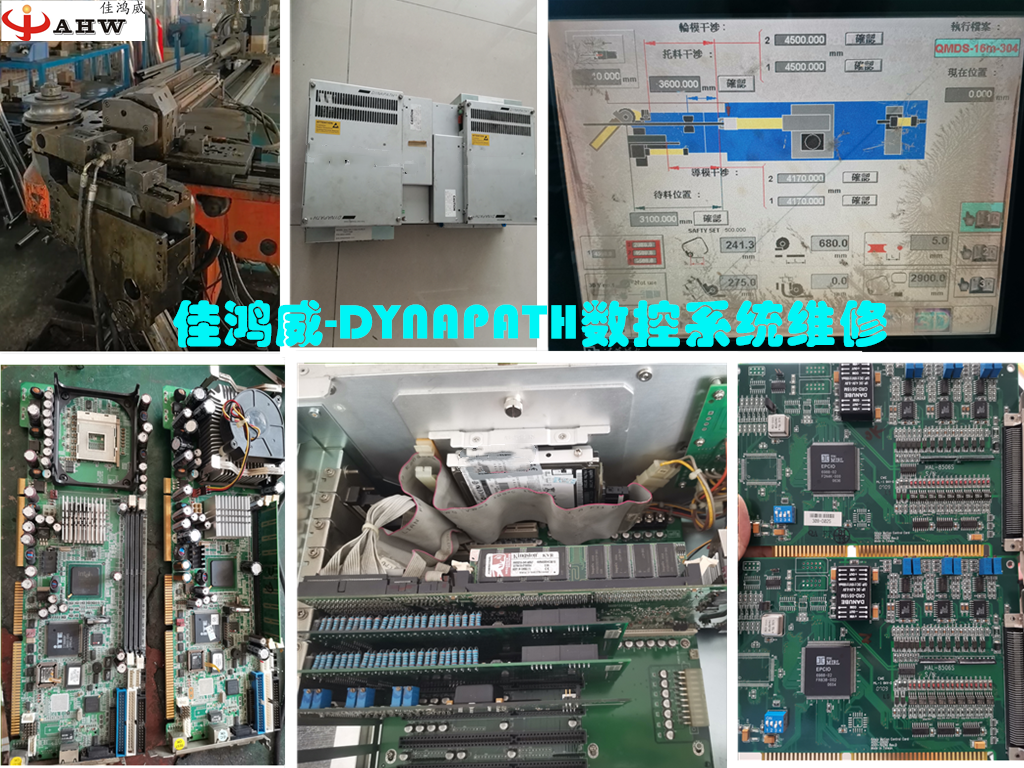

佳鸿威 DYNAPATH 数控系统维修实拍

二、检测过程

系统到司后，工程师先做外观检查与上电测试，确认故障可复现，随后拆开工控机机箱，对背板插卡结构逐板检测，定位到以下故障点：

• CPU 主板上多颗电解电容鼓包漏液，+5V 输出纹波超标，是系统死机重启、自检过不去的直接原因；
• 内存条金手指氧化、插槽积尘受潮，导致开机自检通不过、黑屏；
• 背板插槽触点氧化、板卡与插槽接触不良，I/O 信号时通时断，对应进给轴偶发伺服报警；
• SRAM 备份电池电压不足，系统断电后参数丢失、加工设定紊乱；
• 开关电源老化，输出电压偏低且不稳定，加剧了系统工作异常。

三、维修内容

• 更换 CPU 主板全部鼓包电容，清洗漏液腐蚀部位，补焊虚焊焊点；
• 内存条清洁除氧化，插槽除尘处理，重新插装并逐条测试筛选；
• 背板插槽触点清洁除氧化，各板卡重新插装紧固；
• 维修开关电源，输出电压校准至标称值，纹波测试合格；
• 更换 SRAM 备份电池，恢复系统参数并逐项核对加工设定；
• 整机除尘清洗后连续通电老化 48 小时，再与弹簧机联机带载试加工，所有加工程序与参数做完整备份存档交付客户。

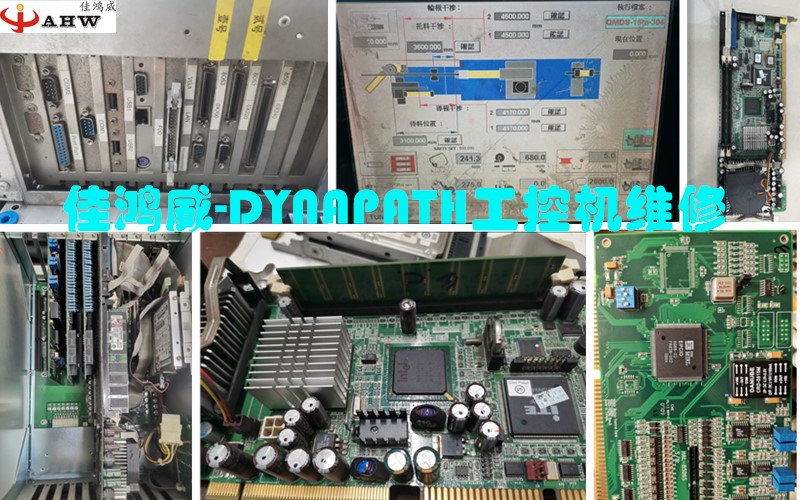

DYNAPATH 工控机主板与板卡检测维修实拍

四、测试结果

老化测试与联机试加工期间系统零死机、零重启，黑屏与自检卡死现象消失，参数断电保持正常，进给轴运行平稳无伺服报警，弹簧加工尺寸稳定符合要求。客户当日装回产线恢复生产，本维修享受三个月免费质保。

五、佳鸿威 DYNAPATH 数控系统维修范围

佳鸿威承接美国 DYNAPATH 全系列数控系统板卡级维修：Delta 10 / 20 / 20M / 30 / 40 / 50 / 60 系列及 PC-based 工控机型，涵盖 CPU 主板、AUX 板、处理器板、PIC 板、I/O 接口板、显示驱动板、开关电源、CRT 显示器换装液晶屏等。常见故障均可修复：开机黑屏花屏、启动卡自检、频繁死机重启、参数与加工程序丢失（电池失效）、看门狗（WDT）报警、伺服报警、轴跑偏失步、RS232 通讯失败等。配套主机广泛用于弹簧机、铣床、车床、磨床、专用机等进口及国产设备。
