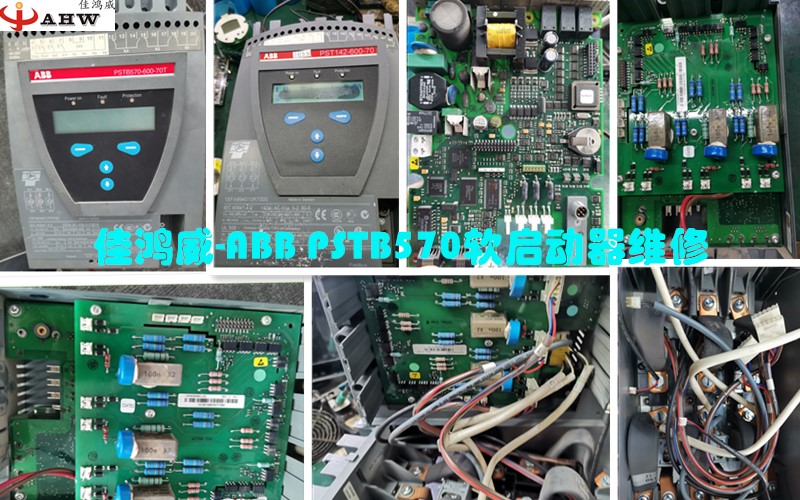

故障设备：ABB PSTB570-600-70 软启动器（电机重载启动应用，泵类负载）

故障现象：客户现场启动电机时软启动器报故障，显示屏出现报警提示，电机只能工频硬启动，大电流冲击导致上级开关跳闸；拆下检查发现两次启动后晶闸管模块已短路击穿，设备完全无法使用。

检测分析：拆机检测：① 主回路三组晶闸管模块中两组击穿短路，触发极开路；② 控制板上触发变压器一路烧毁、脉冲驱动电阻烧断，说明故障并非晶闸管质量问题，而是触发板脉冲丢失导致部分晶闸管不导通、其余管子承受过流击穿；③ 电源板滤波电容轻微鼓包；④ 旁路接触器触点正常。故障根因为触发电路元件老化失效。

维修内容：① 更换全部损坏晶闸管模块（同型号 ABB 原装规格）与触发变压器、脉冲电阻；② 修复电源板并更换鼓包电容，逐一测试六路触发脉冲波形一致性；③ 面板与控制板整定参数按客户电机容量重新设定（斜坡时间、初始电压、限流倍数）；④ 带电机模拟负载分段测试启动曲线，观察电流平稳无冲击；⑤ 24 小时老化后交付。

维修结果：软启动器恢复正常，现场启动电流被有效限制、电机平稳升速，投切旁路正常，运行一周客户反馈无异常。维修周期 3 个工作日，整机质保三个月。

案例小结：软启动器晶闸管击穿多数不是管子本身问题，触发脉冲异常、电源板老化同样会连带烧管，只换晶闸管极易二次损坏。佳鸿威维修 ABB PST/PSTX 全系软启动器及施耐德 ATS48、西门子 3RW 系列，可参考西门子 3RW22 软启动器维修案例、大运体育中心施耐德软启动器维修案例与施耐德 ATS48 软启动器维修，服务热线 0755-28916839。
