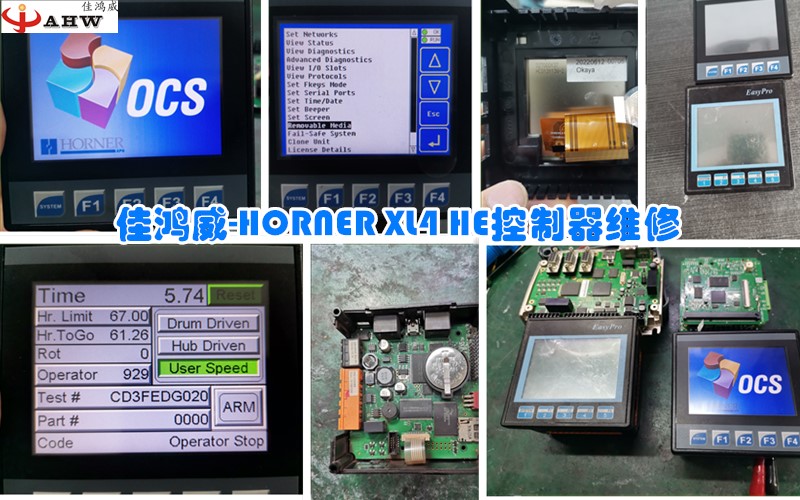

深圳佳鸿威专业承接 HORNER 霍纳 XL4 HE（HE-XL4）OCS 一体化控制器维修：Horner APG（Horner Automation）XL4 系列 OCS（Operator Control Station）是将 PLC 控制、7 英寸彩色触摸屏 HMI、I/O 模块与通讯接口集成于一体的紧凑型控制器，型号以 HE-XL4 命名（HE 前缀），支持数字量/模拟量 I/O、高速计数、PWM 输出，配备以太网、RS-232/485、CAN、USB 与 SD 卡存储，使用 Horner 官方 Cscape 软件编程组态，广泛用于包装机械、水处理、楼宇自动化、纺织与小批量产线控制。我们提供该类一体机的芯片级故障修复与程序备份服务，修不好不收费、三个月质保，全国邮寄维修，热线 0755-28916839。

一、HORNER XL4 HE 控制器常见故障

客户送修的 XL4 系列 OCS 高频故障包括：

• 上电不显示、屏幕全黑，或背光亮但无画面、白屏花屏、竖条干扰（背光驱动、显示接口、屏排线、电源电路故障）；
• 触摸失灵、触摸漂移、局部区域无效（触控面板老化、触控控制器故障、屏幕表面划伤）；
• 与上位机/PLC 通讯中断，以太网口不识别、RS-232/485 收发异常、CAN 掉线（网口芯片、收发器、隔离器件损坏）；
• 数字量输出点无动作、输入点不识别、模拟量通道漂移（输出驱动、光耦隔离阵列、ADC 采样电路故障）；
• 程序丢失、Cscape 下载失败、开机报存储错误（电池失电、Flash/SD 卡损坏、存储器老化）；
• 进水进油、粉尘腐蚀、雷击浪涌后大面积损坏；电源模块烧毁导致整机无电。

二、故障原因分析

1. 电源链路：现场 24V 供电串入浪涌、反接或接地不良，输入保护器件与 DC-DC 降压电路依次损坏，是无显示故障的首要根因；
2. 显示与触控：工业现场震动、油污与湿度导致屏排线接触不良、背光模组老化、触控面板磨损，是花屏与触摸失灵的常见原因；
3. 通讯接口：总线布线不规范、共模电压超标、雷击浪涌击穿 PHY 与收发器，造成网口/串口通讯中断；
4. I/O 驱动：输出点长期带感性负载（电磁阀、接触器线圈）无吸收回路，浪涌反冲损坏驱动管与光耦；
5. 存储与电池：后备电池失电致保持数据与实时时钟丢失，Flash 长期读写老化引起程序丢失与启动异常；
6. 环境：电柜凝露、油雾粉尘渗入，连接器与屏内部件腐蚀。

三、维修内容

• 电源模块与 DC-DC 电路重建，更换 TVS/整流/稳压器件并逐级验证各路输出纹波；
• 更换背光模组/逆变电路、重新压接屏排线，修复花屏白屏与无显示故障；
• 更换触控面板（或触控控制器），完成触摸四角校准与全屏点位测试；
• 更换以太网 PHY、RS-232/485 收发器与隔离光耦，修复后做通讯一致性测试；
• 更换 I/O 隔离阵列与输出驱动器件，模拟量通道标定校准；
• 更换后备电池、修复存储电路，配合Cscape 程序备份与恢复服务，避免程序丢失造成二次停机；
• 整机 48 小时通电老化 + I/O 满载与触摸全功能测试后交付。

四、维修实例：包装机 HE-XL4 无显示与通讯中断

某食品包装厂一台包装机主控 HE-XL4 OCS 送修，故障为上电屏幕全黑、偶尔亮屏后无法与变频器通讯、设备无法启动。检测发现 24V 输入端一只 DC-DC 降压芯片击穿致显示与主板 5V 供电缺失，同时以太网 PHY 芯片因现场雷击浪涌损坏、后备电池电压已低于失效阈值。更换电源电路器件与网口芯片、更换电池后，导出并移交客户原始 Cscape 程序作备份；48 小时老化及触摸、I/O 全功能测试通过，回装后包装机恢复正常运行，客户同步加装了进线浪涌保护。

五、常见问题 FAQ

Q1：程序会丢吗？能备份吗？
可备份。我司熟悉 Horner Cscape 编程环境，设备可通讯时可导出原程序镜像；若已程序丢失，可尝试从存储介质中恢复。建议客户日常做好程序与组态备份。

Q2：只换屏幕能解决花屏吗？
不一定。花屏可能源于屏本身、排线接触、背光模组或显示驱动电路，需逐项检测定位，避免盲目换屏。

Q3：XL4 与 XL 系列其他型号维修有区别吗？
XL4/XL6/XL7 系列架构相近，电源、显示、通讯、I/O 部分维修思路一致，均可维修，具体以收机检测结论为准。

Q4：维修周期多久？
常规电源/显示/通讯故障 2-4 个工作日；涉及程序恢复或定制屏体采购的 4-7 个工作日，支持加急。
