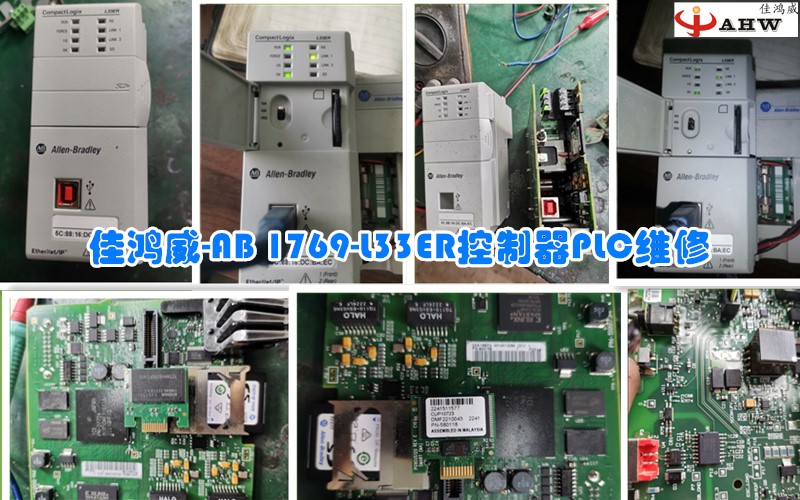

AB 1769-L33ER控制器PLC维修

发布时间：2026-10-06来源：深圳市佳鸿威科技有限公司

点击图片可查看原图

深圳佳鸿威专业承接 AB（Allen-Bradley）罗克韦尔 1769-L33ER 控制器 PLC 维修：1769-L33ER 属 Rockwell Automation（罗克韦尔自动化）CompactLogix 5370 L3 系列可编程自动化控制器，配备 2MB 用户内存、双口 10/100Mbps EtherNet/IP 嵌入式交换机（支持 DLR 设备级环网）、USB 编程口与 SD 卡非易失存储（标配 1784-SD1 1GB，最大支持 2GB，掉电后自动加载程序），最多扩展 16 个 1769 本地 I/O 模块，配合 1769-PA2/PB2 电源与 1769-ECR 端盖使用，采用 Studio 5000 Logix Designer / RSLogix 5000（V20 及以上版本）编程组态，广泛应用于包装机械、物料输送、过程控制与装配线自动化。我们提供主板与通讯接口芯片级维修及程序/固件处理服务，修不好不收费、三个月质保，全国邮寄维修，热线 0755-28916839。

一、AB 1769-L33ER 控制器常见故障

客户送修的 1769-L33ER 及同系列 CompactLogix 控制器高频故障包括：

上电 OK 指示灯常红、无法进入运行、整机无反应（固件损坏/处于 Boot Firmware 状态、固件与编程软件版本不匹配、内部电源故障）；
OK 灯闪烁红、可恢复故障反复出现；
无法通讯：以太网口连不上、RSLinx/Studio 5000 不识别、USB 可连但以太网 ping 超时（网口磁模块/PHY 损坏、IP 未固化、网关为空）；
EtherNet/IP 掉站、DLR 环网中断、与 HMI、变频器、远程 I/O 通讯失败；
程序丢失、无法下载项目、报存储故障（SD 卡损坏、Flash 芯片故障）；
SD 卡读不到、掉电后程序不自动加载；
本地 1769 I/O 模块不识别、背板总线报错、扩展 I/O 无法组态；
电源模块/背板供电异常；进水腐蚀、雷击浪涌后大面积损坏。

二、故障原因分析

电源链路：系统 24V 供电波动、浪涌或接地不良，使内部 DC-DC 与保护器件损坏，表现为 OK 灯不亮或常红；
固件与存储：出厂 Boot Firmware 状态、固件与 Studio 5000 版本不匹配、Flash/SD 卡长期读写老化，是"OK 常红、无法下载"类故障的首要根因；
通讯链路：网口磁模块/PHY 被浪涌击穿、网线质量与屏蔽接地不良、DLR 环网任一节点故障导致整环抖动与掉站；
环境：电柜高温、粉尘油雾与凝露导致板面腐蚀、连接器氧化、接触电阻增大；
干扰与布线：动力线与通讯线并行走线、机柜接地系统不规范，引入共模干扰造成偶发通讯报警；
背板与负载：I/O 模块或扩展电缆故障牵连控制器背板总线，造成模块不识别。

三、维修内容

电源与保护电路重建：更换 DC-DC 模块、TVS/稳压器件，逐级验证输出纹波；
固件与存储处理：Flash 芯片检测更换、SD 卡数据抢救与更换、固件重刷并与 Studio 5000/RSLogix 5000 版本匹配；
通讯接口修复：更换以太网磁模块/PHY、USB 接口与隔离器件，修复后做 EtherNet/IP 节点枚举与 DLR 环网测试；
背板与本地区修复：更换背板接口与总线驱动器件，逐槽测试 1769 I/O 模块识别；
程序备份与恢复：控制器可通讯时优先导出程序与配置，修复后回写；SD 卡程序镜像抢救；
整机 48 小时通电老化 + EtherNet/IP、DLR 环网、I/O 逐项联调后交付。

四、维修实例：包装线 1769-L33ER OK 灯常红、无法下载程序

某包装机械产线一台 1769-L33ER 上电后 OK 指示灯常红，Studio 5000 无法联机下载，USB 口可枚举但以太网 ping 不通。检测发现 SD 卡损坏导致程序无法自动加载、以太网口一处磁模块被浪涌击穿造成通讯不通，且控制器固件状态异常。我们更换以太网磁模块与 SD 卡、抢救并回写原程序镜像、重刷匹配的固件版本后，在测试架上完成 EtherNet/IP 节点枚举、DLR 环网与 16 槽本地 I/O 识别联调 48 小时无报警；回装后设备稳定运行，原机程序已完整备份移交客户，并协助规范了网线屏蔽接地与 DLR 拓扑。
