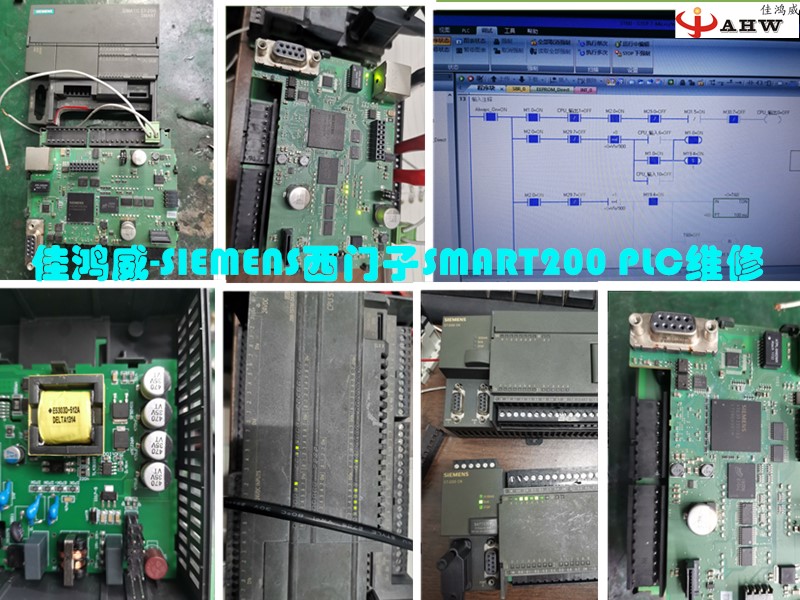

SIEMENS西门子SMART200 PLC维修

发布时间：2026-10-03来源：深圳市佳鸿威科技有限公司

点击图片可查看原图

维修对象：SIEMENS 西门子 SIMATIC S7-200 SMART 系列小型 PLC（CPU CR20s/CR30s/CR40s/CR60s、SR20/SR30/SR40/SR60、ST20/ST30/ST40/ST60，24VDC 供电，集成 RJ45 以太网口 + RS-485）及配套 EM 扩展模块、SB 信号板　常见故障：上电无反应、指示灯不亮、ERR 红灯报警、输出点不动作、输入点无响应、网口/485 通讯失败、程序丢失等

一、西门子S7-200 SMART PLC常见故障

S7-200 SMART 是西门子面向中国市场的紧凑型小型可编程控制器，广泛用于包装机、注塑机、木工机械、水处理、输送线、环保设备等场合。深圳佳鸿威维修中心常年承接 S7-200 SMART PLC 维修，客户送修的高频故障包括：

上电无反应、POWER/RUN/STOP 指示灯全不亮，或亮一下即灭；
ERROR 红灯常亮 / 闪烁，CPU 无法进入 RUN，下载程序时报错；
以太网口（RJ45）连不上编程软件，PING 不通、通讯时断时续；
RS-485 口（PPI / Modbus RTU / 自由口）通讯失败，接触摸屏、变频器无响应；
数字量输出点不动作、输出端常通或短路保护，继电器触点粘连；
数字量输入点无响应、误动作，高速计数（HSC）或脉冲输出（PTO/PWM）异常；
模拟量通道数值漂移、跳变，量程误差大，通道损坏；
不识别 EM 扩展模块 / SB 信号板，或扩展模块本身无电源指示；
Micro SD 卡无法识别、固件损坏、程序与配方丢失；
进水受潮、粉尘腐蚀、雷击浪涌、24V 电源接错导致烧板。

二、S7-200 SMART PLC故障原因分析

上电无反应：多为内部电源电路故障——24V 输入端防反接二极管、保险、TVS 管击穿，DC-DC 降压电路（5V / 3.3V）失效或滤波电容鼓包；
ERROR 灯报警 / 不启动：CPU 内核供电不稳、Flash 存储芯片损坏、系统固件异常，或超级电容失电导致掉电保持区数据损坏；
网口通讯失败：RJ45 接口隔离变压器、PHY 芯片被浪涌击穿，插座针脚氧化变形；
RS-485 通讯失败：485 收发芯片（如 MAX 系列）烧毁、端口保护电阻开路、通讯地电位差导致芯片击穿；
输入点无响应：输入光耦老化失效、限流电阻开路、输入公共端电路损坏；
输出点不动作：输出驱动 MOS 管击穿、继电器线圈或触点烧蚀、输出保护二极管损坏；
模拟量异常：ADC 芯片损坏、基准电压源漂移、输入分压电阻变质；
扩展模块不识别：总线接口芯片损坏、模块内部供电短路、连接排针氧化。

三、佳鸿威S7-200 SMART PLC维修流程与内容

免费检测：收到 PLC 后先做整机上电与通讯测试，出具检测报告，报价确认后再维修，修不好不收费；
程序安全保障：拆修前先读取并备份原机程序（必要时做程序解密与备份），维修后原程序可回写，无需重新编写逻辑；
板卡级维修：电源电路、CPU 主板、I/O 板、通讯板芯片级检修，更换失效电源芯片、光耦、MOS 管、继电器、485/网口收发芯片等器件；
部件更换：继电器、光耦、电解电容、RJ45 插座、DB9/端子排按原规格更换；
整机测试与老化：清洗除腐蚀、重焊关键焊点，逐点验证 I/O、模拟量、高速计数与脉冲输出功能，通电老化 24 小时以上；
联机校验：用 STEP 7-Micro/WIN SMART 实机联调（以太网 / PPI / Modbus RTU 通讯、程序下载与上载），附维修报告，三个月质保。

四、可承接维修的西门子PLC型号范围

S7-200 SMART 全系（CPU CR/SR/ST 20、30、40、60 各版本）、S7-200 CN 及老款 S7-200、EM 系列扩展模块（EM AE04/AQ04、EM DR/DT、EM DE 等）、SB 信号板与 SB CM01 通讯板、SMART Line 触摸屏配套系统；同时承接 S7-300 / S7-400 / S7-1200 / S7-1500 系列 CPU 与模块维修。相关服务：SIMATIC 西门子 S7-200 SMART 维修、西门子 PLC CPU314 维修、西门子 PLC 触摸屏维修；更多机型见 PLC 维修中心。
